چگونه کورس سیلندر پنوماتیک را تنظیم کنیم؟

سلام! به عنوان تامین کننده سیلندرهای پنوماتیکی، اغلب از من در مورد نحوه تنظیم حرکت سیلندر پنوماتیک سؤال می شود. این یک جنبه حیاتی در استفاده مؤثر از این سیلندرها است، چه در یک کارخانه تولیدی، یک مغازه خودروسازی یا هر صنعت دیگری که به تجهیزات پنوماتیک متکی است. در این پست وبلاگ، نکات و ترفندهایی را در مورد نحوه انجام این تنظیمات مانند یک حرفه ای به اشتراک خواهم گذاشت.

ابتدا بیایید بفهمیم که کورس سیلندر پنوماتیک چیست. به زبان ساده، کورس مسافتی است که پیستون در داخل سیلندر از یک سر تا سر دیگر طی می کند. تنظیم این ضربه می تواند به شما کمک کند تا عملکرد ماشین آلات خود را تنظیم کنید و آن را دقیق تر و کارآمدتر کنید.

چرا سکته مغزی را تنظیم کنیم؟

دلایل مختلفی وجود دارد که ممکن است بخواهید حرکت سیلندر پنوماتیک را تنظیم کنید. شاید شما در حال کار بر روی پروژه جدیدی هستید که به سطح حرکت متفاوتی نیاز دارد، یا شاید تنظیمات موجود شما نیاز به بهینه سازی داشته باشد. به عنوان مثال، در یک کاربرد جوش نقطه ای، بدست آوردن طول ضربه مناسب برای اطمینان از جوش مناسب بسیار مهم است. ماQG100 - سیلندر پنوماتیک 80H دستگاه جوش نقطه ایبرای ارائه عملکرد قابل اعتماد طراحی شده است، اما تنظیم ضربه آن می تواند عملکرد آن را بیشتر افزایش دهد.

ابزارهایی که نیاز دارید

قبل از شروع به تنظیم سکته مغزی، ابزار لازم را جمع آوری کنید. بسته به نوع سیلندر و مکانیسم تنظیم آن، معمولاً به یک آچار یا مجموعه ای از آچارها نیاز دارید. یک کولیس نیز می تواند برای اندازه گیری دقیق ضربه مفید باشد. و تجهیزات ایمنی مانند دستکش و عینک ایمنی را فراموش نکنید. کار با سیلندرهای پنوماتیک می تواند کمی مشکل باشد و شما می خواهید از خود محافظت کنید.

انواع تنظیم سکته مغزی

به طور کلی دو نوع اصلی تنظیم ضربه وجود دارد: خارجی و داخلی.

تنظیم سکته مغزی خارجی

تنظیم خارجی معمولاً گزینه ساده‌تری است، مخصوصاً برای مبتدیان. بسیاری از سیلندرهای پنوماتیک دارای توقف های خارجی هستند که می توانید آنها را تنظیم کنید. این توقف ها حرکت پیستون را محدود می کنند و به طور موثر طول کورس را کنترل می کنند.

برای تنظیم استاپ های خارجی، ابتدا از کم فشار بودن سیلندر اطمینان حاصل کنید. وقتی در حال انجام تنظیمات هستید، نمی خواهید فشار هوا به شما فشار بیاورد. سپس، ایستگاه های خارجی را پیدا کنید. آنها اغلب در انتهای سیلندر قرار دارند. از آچار خود برای باز کردن مهره های قفل در استاپ ها استفاده کنید. هنگامی که مهره ها شل شدند، می توانید استاپ ها را به موقعیت مورد نظر منتقل کنید. در حین انجام تنظیمات می توانید از کولیس برای اندازه گیری طول ضربه جدید استفاده کنید. بعد از اینکه از موقعیت راضی شدید، مهره های قفل را ببندید تا پایه ها در جای خود محکم شوند.

تنظیم سکته مغزی داخلی

تنظیم کورس داخلی کمی پیچیده تر است و ممکن است نیاز به جداسازی سیلندر داشته باشد. این روش اغلب برای تنظیمات دقیق تر یا زمانی که طراحی سیلندر اجازه تنظیم خارجی را نمی دهد استفاده می شود.

اگر نیاز به تنظیمات داخلی دارید، با پیروی از دستورالعمل های سازنده برای جداسازی سیلندر شروع کنید. این معمولاً شامل برداشتن کلاهک های انتهایی و مهر و موم ها با دقت است. هنگامی که سیلندر باز است، می توانید به اجزای داخلی که سکته مغزی را کنترل می کنند دسترسی داشته باشید. برخی از سیلندرها دارای بالشتک ها یا پیستون های قابل تنظیم هستند که می توان آنها را برای تغییر طول حرکت حرکت داد.

هنگام انجام تنظیمات داخلی، بسیار مراقب باشید که به هیچ یک از اجزای داخلی آسیب نرسانید. قبل از مونتاژ مجدد سیلندر، قطعات را کاملاً تمیز کنید تا از ورود هرگونه زباله به داخل و ایجاد مشکل جلوگیری شود.

تست تنظیم

بعد از اینکه تنظیم کورس را انجام دادید، مهم است که سیلندر را آزمایش کنید تا مطمئن شوید همه چیز به درستی کار می کند. سیلندر را دوباره به آرامی فشار دهید و حرکت پیستون را مشاهده کنید. بررسی کنید که آیا طول سکته مغزی مطابق با مدنظر شماست. اگر مشکلی وجود دارد، مانند حرکت یکنواخت پیستون یا خاموش بودن ضربه، ممکن است لازم باشد به عقب برگردید و تنظیمات بیشتری را انجام دهید.

اشتباهات رایجی که باید از آنها اجتناب کنید

• عدم کاهش فشار سیلندر: این یک نه - نه بزرگ است. کار بر روی یک سیلندر تحت فشار می تواند بسیار خطرناک باشد و می تواند منجر به صدمات جدی شود. همیشه قبل از انجام هر گونه تنظیماتی از کم فشار بودن سیلندر اطمینان حاصل کنید.
• بیش از حد - سفت کردن مهره های قفل کننده: هنگام تنظیم استاپ های خارجی، مهم است که مهره های قفل را بیش از حد سفت نکنید. سفت شدن بیش از حد می تواند به استاپ ها یا خود سیلندر آسیب برساند و منجر به ساییدگی و پارگی زودرس شود.
• نادیده گرفتن دستورالعمل های سازنده: هر سیلندر پنوماتیکی متفاوت است و دستورالعمل سازنده به دلایلی وجود دارد. حتما آنها را به دقت بخوانید و دنبال کنید تا مشکلی پیش نیاید.

محدوده محصولات ما

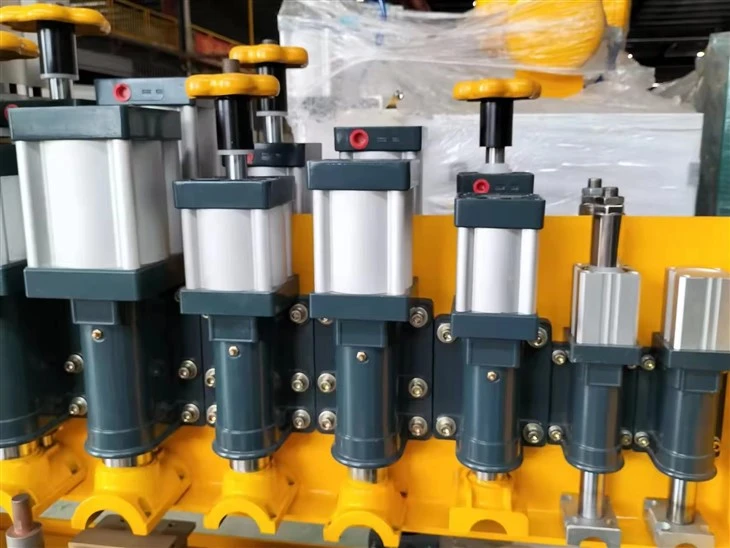

ما طیف گسترده ای از سیلندرهای پنوماتیک را ارائه می دهیم، از جملهQG80 - 60 سیلندر پنوماتیک دستگاه جوش نقطه ایوسیلندر پنوماتیک دستگاه جوش نقطه ای QG80 - 60ZB2. این سیلندرها به گونه ای طراحی شده اند که نیازهای متنوع مشتریان ما را برآورده سازند و با تنظیم حرکت مناسب، می توانند حتی بهتر عمل کنند.

نتیجه گیری

تنظیم حرکت سیلندر پنوماتیک ممکن است در ابتدا کمی دلهره آور به نظر برسد، اما با ابزار مناسب، دانش و کمی صبر، می توانید مانند یک حرفه ای این کار را انجام دهید. چه در حال انجام تنظیمات داخلی یا خارجی باشید، پیروی از روش‌های مناسب کلید دستیابی به بهترین نتایج است.

اگر به سیلندرهای پنوماتیک ما علاقه دارید یا سؤالی در مورد تنظیم ضربه دارید، دریغ نکنید که تماس بگیرید. ما اینجا هستیم تا به شما کمک کنیم تا راه حل های مناسب برای نیازهای خود را پیدا کنید و اطمینان حاصل کنیم که سیستم های پنوماتیک شما در بهترین حالت خود کار می کنند.

مراجع

• کتاب راهنمای سیلندر پنوماتیک، انتشارات استاندارد صنعت
• دستورالعمل های سازنده برای سیلندرهای پنوماتیک QG100 - 80H، QG80 - 60 و QG80 - 60ZB2
