روش خنک کاری جوشکار نقطه ای MFDC چیست؟

به عنوان تامین کننده جوشکارهای نقطه ای MFDC (جریان مستقیم فرکانس متوسط)، اغلب در مورد روش های خنک کننده این دستگاه ها سوال می شود. در این پست وبلاگ، من به روش های مختلف خنک کننده به کار رفته در جوشکار نقطه ای MFDC، اهمیت آنها و نحوه کمک آنها به عملکرد کلی و طول عمر تجهیزات می پردازم.

اهمیت خنک سازی در جوشکارهای نقطه ای MFDC

جوشکار نقطه ای MFDC مقدار قابل توجهی گرما را در طول فرآیند جوشکاری تولید می کند. این گرما محصول جانبی مقاومت الکتریکی بین قطعات کار و الکترودها و همچنین اجزای داخلی خود جوشکار است. گرمای بیش از حد می تواند منجر به مشکلات متعددی مانند کاهش عمر الکترود، کیفیت جوش ناسازگار و حتی آسیب به اجزای الکتریکی داخلی جوشکار شود. بنابراین، خنک کننده موثر برای حفظ دمای عملیاتی بهینه جوشکار نقطه ای MFDC و اطمینان از عملکرد قابل اعتماد و کارآمد آن بسیار مهم است.

روش های خنک کننده رایج

خنک کننده هوا

خنک کننده هوا یکی از ساده ترین و مقرون به صرفه ترین روش های خنک کننده است که در جوشکارهای نقطه ای MFDC استفاده می شود. در سیستم های خنک کننده با هوا، از فن ها برای دمیدن هوای محیط بر روی اجزای تولید کننده گرما جوشکار مانند ترانسفورماتورها، یکسو کننده ها و الکترودها استفاده می شود. هوای متحرک گرمای این اجزا را جذب کرده و با خود می برد و در نتیجه گرما را به محیط اطراف پخش می کند.

مزیت خنک کننده هوا سادگی و کم هزینه بودن آن است. نیازی به سیستم لوله کشی پیچیده یا تامین مداوم مایع خنک کننده ندارد که نصب و نگهداری آن را آسان می کند. جوشکارهای نقطه ای MFDC با هوا خنک کننده نیز قابل حمل تر هستند و برای عملیات جوشکاری در مقیاس کوچک یا کاربردهایی که آب به راحتی در دسترس نیست مناسب هستند.

با این حال، خنک کننده هوا محدودیت های خود را دارد. نسبت به خنک کننده مایع کارایی کمتری دارد، به ویژه در کاربردهای جوشکاری با توان بالا که تولید گرما قابل توجه است. سیستم‌های خنک‌شونده با هوا ممکن است برای حفظ دمای عملیاتی پایدار تحت استفاده سنگین تلاش کنند، که می‌تواند منجر به گرمای بیش از حد و کاهش عملکرد شود. علاوه بر این، کارایی خنک کننده هوا می تواند تحت تأثیر دما و رطوبت محیط و همچنین وجود گرد و غبار و زباله در هوا باشد.

خنک کننده مایع

خنک کننده مایع یک روش خنک کننده کارآمدتر است که معمولاً در جوشکارهای نقطه ای MFDC با قدرت بالا استفاده می شود. در یک سیستم خنک‌شده با مایع، یک خنک‌کننده، معمولاً آب یا مخلوط آب - گلیکول، از طریق یک سیستم حلقه بسته به گردش در می‌آید تا گرمای اجزای مولد گرما را جذب کند. خنک کننده گرم شده سپس به یک مبدل حرارتی پمپ می شود، جایی که گرما را به هوای اطراف یا یک محیط خنک کننده دیگر آزاد می کند.

دو نوع سیستم خنک کننده مایع وجود دارد: خنک کننده مستقیم مایع و خنک کننده مایع غیر مستقیم.

خنک کننده مستقیم مایع

در خنک‌سازی مستقیم مایع، مایع خنک‌کننده مستقیماً با اجزای مولد گرما در تماس است. به عنوان مثال، الکترودهای جوشکار نقطه‌ای MFDC ممکن است توخالی باشند و به مایع خنک‌کننده اجازه می‌دهند از میان آنها جریان یابد و مستقیماً گرمای تولید شده در طول فرآیند جوشکاری را جذب کند. این روش انتقال حرارت بسیار کارآمدی را فراهم می کند، زیرا مایع خنک کننده در مجاورت منبع گرما قرار دارد.

خنک کننده مایع غیر مستقیم

خنک کننده غیر مستقیم مایع شامل استفاده از مبدل حرارتی برای انتقال گرما از اجزای تولید کننده گرما به خنک کننده است. سپس مایع خنک کننده از طریق مبدل حرارتی به گردش در می آید، جایی که گرما را به هوای اطراف یا یک محیط خنک کننده دیگر آزاد می کند. این روش اغلب برای قطعاتی مانند ترانسفورماتورها و یکسو کننده ها استفاده می شود، جایی که تماس مستقیم با مایع خنک کننده ممکن است عملی یا ایمن نباشد.

از مزایای خنک کننده مایع می توان به راندمان بالا و توانایی آن در حفظ دمای عملیاتی پایدار حتی در شرایط استفاده سنگین اشاره کرد. جوشکارهای نقطه‌ای MFDC خنک‌شونده مایع می‌توانند جریان‌های جوشکاری بالاتر و چرخه‌های جوشکاری طولانی‌تر را بدون گرم شدن بیش از حد انجام دهند که در نتیجه کیفیت جوش بهتر و عمر الکترود بیشتر می‌شود. با این حال، سیستم های خنک کننده مایع پیچیده تر و گران تر از سیستم های خنک کننده با هوا هستند. آنها به یک سیستم لوله کشی، یک پمپ و یک مبدل حرارتی نیاز دارند و برای جلوگیری از نشتی و اطمینان از عملکرد صحیح سیستم، تعمیر و نگهداری منظم مورد نیاز است.

ملاحظات طراحی سیستم خنک کننده

هنگام طراحی سیستم خنک کننده برای جوشکار نقطه ای MFDC، چندین فاکتور باید در نظر گرفته شود:

بار حرارتی

بار حرارتی جوشکار که توسط جریان جوشکاری، زمان جوشکاری و راندمان اجزای الکتریکی تعیین می شود، عامل اولیه در تعیین ظرفیت خنک کننده مورد نیاز است. بار حرارتی بالاتر به سیستم خنک کننده قوی تری نیاز دارد، خواه هوا خنک شود یا مایع خنک شود.

محیط عملیاتی

محیط کار جوشکار شامل دمای محیط، رطوبت و وجود گرد و غبار و آشغال نیز می تواند بر انتخاب روش خنک کننده تأثیر بگذارد. در یک محیط گرم و مرطوب، خنک کننده مایع ممکن است مناسب تر باشد، زیرا خنک کننده هوا ممکن است کمتر موثر باشد. در یک محیط گرد و غبار، سیستم های خنک کننده با هوا ممکن است به فیلتر اضافی نیاز داشته باشند تا از تجمع گرد و غبار روی اجزای تولید کننده گرما جلوگیری شود.

کاربرد جوشکاری

نوع کاربرد جوش مانند ضخامت قطعات کار، دفعات جوشکاری و کیفیت جوش مورد نیاز نیز در طراحی سیستم خنک کننده نقش دارد. کاربردهای جوشکاری با توان بالا یا کاربردهایی که به جوشکاری مداوم برای دوره های طولانی نیاز دارند، معمولاً به سیستم خنک کننده کارآمدتری مانند خنک کننده مایع نیاز دارند.

تاثیر خنک سازی بر کیفیت جوش و طول عمر تجهیزات

خنک کاری مناسب تاثیر مستقیمی بر کیفیت جوش های تولید شده توسط جوشکار نقطه ای MFDC دارد. هنگامی که جوشکار در دمای پایدار و بهینه کار می کند، الکترودها شکل و سختی خود را حفظ می کنند و در نتیجه تشکیل قطعه جوش ثابت و استحکام جوش بهتر می شود. در مقابل، گرمای بیش از حد می‌تواند باعث فرسودگی سریع الکترودها شود که منجر به جوش‌های ناسازگار، همجوشی ضعیف و حتی عیوب جوش می‌شود.

خنک کننده علاوه بر کیفیت جوش، بر طول عمر جوشکار نقطه ای MFDC نیز تأثیر می گذارد. سیستم خنک کننده با نگه داشتن اجزای داخلی در دمای مناسب، تنش حرارتی روی قطعات را کاهش می دهد که می تواند از خرابی زودهنگام جلوگیری کند و طول عمر تجهیزات را افزایش دهد. این نه تنها در هزینه های جایگزینی صرفه جویی می کند، بلکه زمان خرابی و نیازهای تعمیر و نگهداری را نیز کاهش می دهد.

نتیجه گیری

در نتیجه، روش خنک‌سازی جوشکار نقطه‌ای MFDC یک عامل حیاتی است که بر عملکرد، کیفیت جوش و طول عمر آن تأثیر می‌گذارد. خنک کننده هوا یک گزینه ساده و مقرون به صرفه برای کاربردهای کوچک و کم مصرف است، در حالی که خنک کننده مایع برای عملیات جوشکاری با قدرت بالا و سنگین مناسب تر است. هنگام انتخاب جوشکار نقطه ای MFDC، مهم است که روش خنک کننده را بر اساس الزامات جوشکاری خاص و محیط عملیاتی در نظر بگیرید.

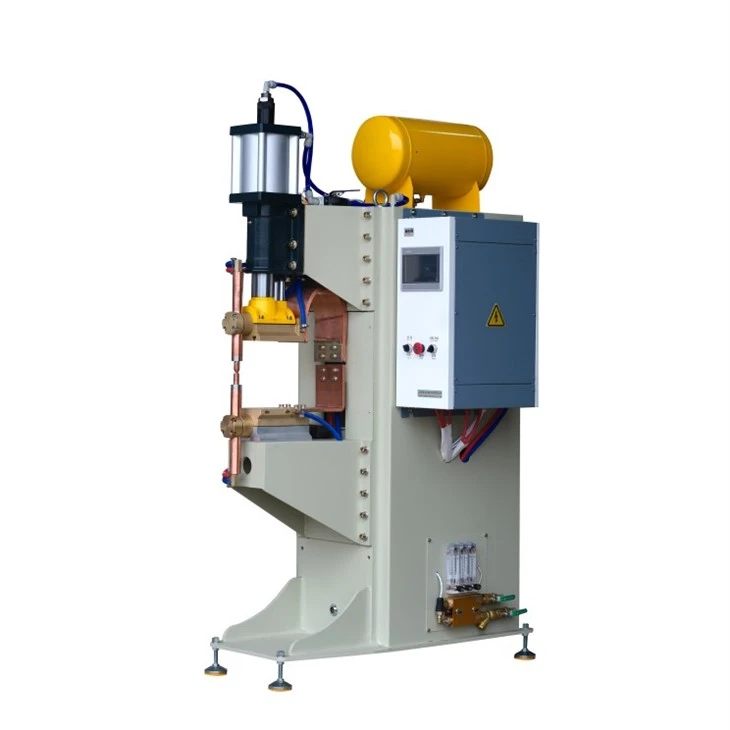

اگر به دنبال جوشکار نقطه ای MFDC هستید، ما طیف گسترده ای از محصولات را ارائه می دهیمدستگاه جوش نقطه ای فرکانس متوسط،دستگاه جوش نقطه ای اینورتر DC، ودستگاه جوش نقطه ای ورق آلومینیوم. جوشکارهای ما با سیستم های خنک کننده کارآمد طراحی شده اند تا عملکرد قابل اعتماد و با کیفیت بالا را تضمین کنند. اگر سؤالی دارید یا می خواهید در مورد نیازهای جوشکاری خاص خود صحبت کنید، لطفاً برای مشاوره دقیق و مذاکره خرید با ما تماس بگیرید.

مراجع

• کتاب راهنمای جوشکاری، انجمن جوشکاری آمریکا
• اصول جوشکاری مقاومتی الکتریکی، RWMA (اتحاد تولیدکنندگان جوش مقاومتی)
